СЕРИЙНЫЙ ВСЕСЕЗОННЫЙ АВТОДОМ: ПОЧЕМУ ЭТО ТРУДНО

Мы сейчас проектируем мелкосерийный всесезонный автодом в категории B — то есть с полной массой до 3 500 кг, чтобы машину можно было водить по обычным правам и не требовать от покупателя категории C и медкомиссии. Задача звучит просто, пока не садишься считать. В эту массу нужно уложить шасси, кабину, жилой модуль, баки, аккумуляторы, отопитель, мебель, технику, запас воды и топлива, а сверху — багаж и пассажиров. И всё это должно нормально работать не где-нибудь под Мюнхеном при минус десяти, а в нашей сибирской зиме, где минус тридцать пять — это не катаклизм, а нормальная рабочая температура неделями подряд.

Если строить такую машину на грузовом шасси — КАМАЗ, Урал, Садко — особых проблем не возникает: грузоподъёмность позволяет ставить толстые стенки, тяжёлые баки внутри тёплого контура, большой генератор, любой запас аккумуляторов. Но грузовик — это всегда штучный экспедиционник, а не серийный продукт. Серия живёт в категории B, и там приходится сражаться за каждый килограмм.

ЕВРОПА: WINTERFEST, GRADE III И ТЁПЛЫЕ ДВОЙНЫЕ ПОЛЫ

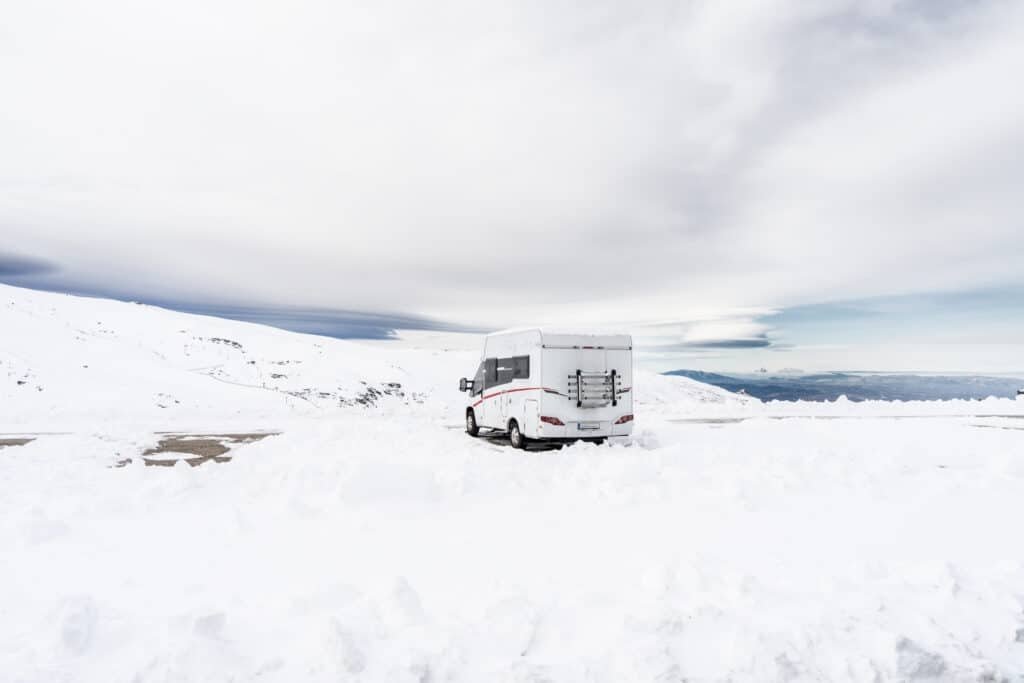

В Европе зимний автодом — отдельная маркетинговая категория. Производители продают «wintertauglich» или «winterfest» машины с заметной наценкой. Под этим обычно понимается соответствие климатическому классу III по стандарту EN 1646-2: внутри удерживается +20 °C при наружной −15 °C неограниченно долго, и при включении из холодного состояния машина выходит на режим за разумное время. Класс III — высший; ниже идут классы II (просто «отапливаемая») и I («базовая»).

Что это значит конструктивно. Во-первых, толстые сэндвич-панели с XPS или PUR (полиуретановой пеной) внутри: стенки 35–55 мм, крыша — до 60 мм, пол часто двойной с воздушным каналом для прогрева тёплым воздухом от печки. Во-вторых, баки чистой и серой воды убираются внутрь утеплённого контура — под пол кабины или под диваны. В-третьих, отопитель Truma Combi или Alde-гидроника подаёт тепло одновременно на воздух и на воду, плюс в стандарт идут двойные тёплые окна Seitz S7. И в-четвёртых, проводка и трубы трассируются через тёплые полости.

Эталонные модели — Hymer B-MasterLine с панелями PUAL (алюминий-полиуретан-алюминий без деревянного каркаса), Niesmann+Bischoff Arto, Concorde Cruiser, Bürstner Lyseo TD Harmony Line. Все они декларируют способность работать «всю зиму в Альпах». Альпы — это в среднем −10…−20 °C ночью на высоте, иногда до −30 в крайних случаях. То есть европейский Grade III проектируется примерно под −20 °C как рабочую точку и до −30 °C как короткий пик. Ниже европейцы просто не считают: их рынка там нет.

Есть исключения. Норвежский и финский Polar Camper строит на базе Mercedes Sprinter с допзаказом «арктический пакет»: тройное остекление, двойной слой утепления, тёплые контуры под баками. Hymer Grand Canyon S 4×4 заявляет работу до −30. Но это уже мелкосерийные продукты с длинной очередью.

США: ARCTIC PACKAGE И ГАЗОВОЕ ОТОПЛЕНИЕ

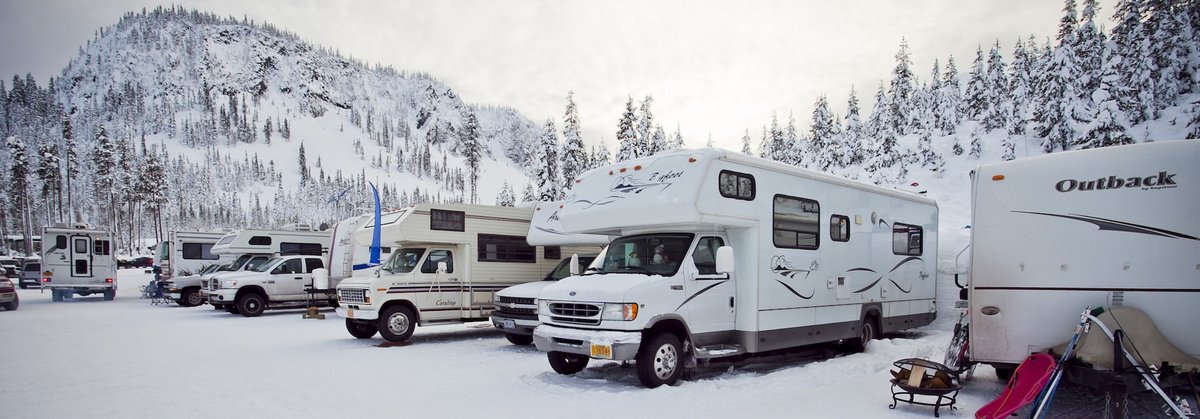

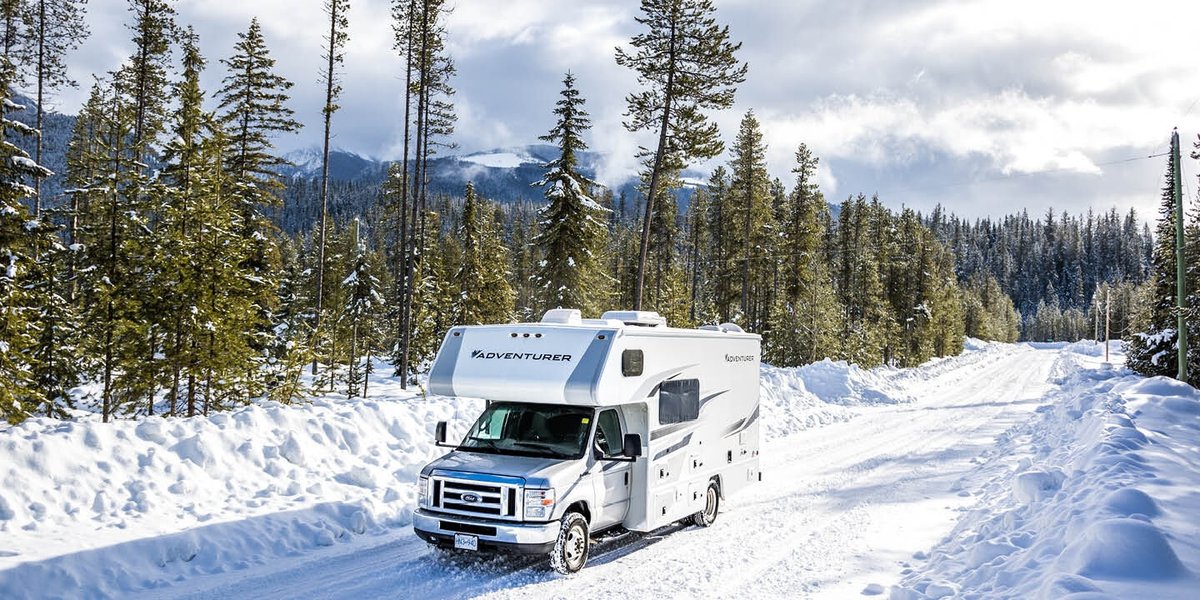

В Северной Америке зимняя комплектация называется «four-season» или «arctic package». Поскольку американский рынок не зажат массой 3 500 кг, там идут другим путём: не борются за каждый грамм, а просто наваливают утепления и греют чем угодно. Northwood Arctic Fox — целая марка, построенная вокруг зимней эксплуатации, с обогреваемым днищем (heated underbelly), ТЭНами на баках, ТЭНами на сливных клапанах, полом с воздушным каналом. Lance, Bigfoot, Outdoors RV — примерно то же самое.

Рабочая температура у американских «арктиков» обычно заявляется −20…−25 °F, то есть −29…−32 °C. Это уже близко к нашей целевой точке, хотя ещё чуть-чуть не дотягивает. И при этом большая часть домов греется пропаном (LPG): отопитель Suburban или Atwood, плита, водонагреватель — всё на газе. Газ при −30 уже начинает работать паршиво (бутановая фракция перестаёт испаряться), при −35 чистый пропан ещё дышит, но давление падает и эффективность снижается. Поэтому даже в США «настоящие зимовщики» переходят на дизель: Espar Airtronic, Webasto Air Top.

Есть у газа и другие проблемы: достать его в отдалённых районах сильно труднее, чам солярку, а весит он вместе с баллонами сильно больше.

Главное, что американский опыт нам прямо не пересадить: их машины слишком тяжёлые. Class C на шасси Ford E-450 — это 5,4 тонны пустого и 6,8 полной массы. У нас такое сразу выходит из категории B.

РОССИЯ: МЕЖДУ ЭКСПЕДИЦИОННИКОМ И ДАЧНЫМ ТРЁХСЕЗОННЫМ

У нас в России серийных всесезонных автодомов в категории B по факту нет. Есть две сложившиеся ниши. С одной стороны — экспедиционные модули на КАМАЗе/Урале, заказные, по 15–30 миллионов, по одной-две машины в год от мастерской. С другой — кастенвагены, альковники и прицепчики, которые честно работают летом и в межсезонье, а зимой превращаются в холодную консервную банку: вода замерзает, окна обледеневают изнутри, аккумулятор садится за ночь. Между ними — пусто.

УТЕПЛЕНИЕ ЖИЛОГО ОТСЕКА

Главный конструктивный вопрос. Утеплители, которые в принципе подходят для автодома:

- ППС (пенополистирол, обычный «пенопласт»): дешёвый, лёгкий, легко режется. Минусы — невысокая прочность, при повреждении ячеек впитывает влагу, со временем крошится. В кемперостроении используется только как бюджетное решение.

- ЭППС (экструдированный пенополистирол, «Пеноплэкс» и аналоги): прочнее ППС в разы, практически не впитывает воду, цена адекватная. Самый ходовой утеплитель в российском малосерийном строительстве кемперов.

- PUR / PIR (пенополиуретан и полиизоцианурат): лучший показатель среди доступных материалов. Используется в готовых сэндвич-панелях заводского производства (изначально для холодильных фургонов и торгового оборудования).

Возможные подходы к самой конструкции:

- Готовый сэндвич с PUR 60–80 мм. Самый прямой путь. Заказывается у производителей рефрижераторов. Плюсы — отработанная заводская технология, ровная геометрия, прочные стеклопластиковые обшивки с двух сторон. Минусы — плита идёт стандартными форматами, кроится под наш кузов сложно, и цена выше, чем если делать самим.

- Самодельная сэндвич-плита на ЭППС. Сами клеим ЭППС выбранной толщины между листами стеклопластика или алюмопласта на собственном стенде. Дешевле в два-три раза, чем готовый PUR-сэндвич, легко режется в любую форму, материал доступен в любом городе. Минусы — нужен свой стенд для запрессовки, ответственная технология склейки (иначе расслоится за сезон), вес чуть больше из-за более толстого утеплителя.

- Каркасная конструкция с заполнением ЭППС. Алюминиевый или композитный каркас, между профилями — ЭППС или ППС, изнутри — фанера, снаружи — стеклопластик или листовой металл. Хорошо ремонтируется (можно вскрыть и заменить кусок), технологически проще сэндвича. Минусы — мостики холода через каркас, которые в случае с алюминием съедают значительную часть утепления.

КОНДЕНСАТ — ОН ЖЕ ВЛАЖНОСТЬ, ОН ЖЕ ВТОРОЙ ВРАГ ПОСЛЕ ХОЛОДА

Два человека за ночь во сне выдыхают около литра воды. Готовка — ещё литр-два. Душ - ещё больше, лучше им в мороз не баловаться. Если эту влагу не выводить, она оседает на самых холодных поверхностях — стёклах, углах, на любом мостике холода. Зимой это превращается в иней, который тает днём и течёт по стенам. За один сезон такая машина набирает грибок, и за два — её можно списывать.

Европейцы решают это пассивной вентиляцией через грибки на крыше, плюс пароизоляцией с тёплой стороны. На −10 это работает. На −35 пассивная вентиляция означает мощный приток ледяного воздуха, который снижает температуру в салоне на 5–8 градусов и заставляет греть впустую. Теоретически решение — приточно-вытяжная установка с рекуперацией тепла (MVHR): забирает тёплый влажный воздух из салона, отдаёт его тепло свежему уличному. КПД таких рекуператоров для жилья — до 90%. В автомобильном исполнении они есть только у нескольких европейских производителей, к нам не поставляются и собрать самим из доступных компонентов — отдельный проект.

Упрощённая альтернатива — осушитель воздуха и периодическое короткое проветривание. Менее элегантно, чем рекуператор, но собирается из доступных компонентов и ремонтируется в полевых условиях.

ВЛАГОСТОЙКАЯ МЕБЕЛЬ

Обычная мебельная плита из ЛДСП в кемпере живёт три-пять лет. В зимнем — год. Любой шов между торцом и кромкой набирает влагу, плита разбухает, отслаивается. Стандартное европейское решение — лёгкая мебель из тополиной фанеры с покрытием HPL по всем кромкам. Хорошее решение, но дорогое.

Российская альтернатива — судовая берёзовая фанера с пропиткой и облицовкой алюминиевой или ПВХ кромкой. Тяжелее тополиной примерно в полтора раза, поэтому проигрываем по массе. Можно частично использовать сотовые панели с алюминиевыми листами (плита авиационного типа) для внутренних перегородок — они и лёгкие, и влаги не боятся, но дороже фанеры в 3–4 раза.

Возможны и гибридные подходы: несущая мебель из судовой фанеры, нагруженные поверхности (столешница, стенки шкафов) из сотовых панелей.

ОКНА — САМАЯ ПРОБЛЕМНАЯ ЗОНА

Стандартное автомобильное окно Seitz S7 — это две акриловые створки с воздушной прослойкой. U-value около 2,8 Вт/м²К. На −35 у такого окна внутреннее стекло будет около нуля или чуть ниже — то есть на нём будет конденсат и иней практически в любой момент, когда внутри живёт пара человек. И теплопотеря через типичные 2 м² окон даст около 300 Вт впустую, а вокруг рам — ещё столько же по мостикам холода.

Варианты:

- Тройное стекло. Используется в премиальных европейских интегралах (Concorde, Morelo). Тяжёлое — добавляет 15–25 кг на машину, дорогое, в Россию централизованно не возят.

- Двойное акриловое + внутренний термоэкран. Простой, неэлегантный, но рабочий вариант. Внутри на ночь надевается фольгированная шторка. Сильно снижает теплопотери, но требует ручной работы каждый вечер.

- Архитектурноые алюминиевые или пластиковые окна со стеклопакетом из монолитного поликарбоната или акрила. По теплу — резко лучше любых акриловых кемперных окон. Минусы серьёзные: оконный профиль обычно толще стенки автодома, фурнитура и стандартный способ открывания под жилой модуль не заточены, окно не рассчитано на монтаж без откосов и наличников, и на машине такой проём смотрится инородно.

- Минимизация площади окон. Это вступает в противоречие с маркетингом («светло, просторно»), но физически правильно. У экспедиционников это решение лет тридцать как стандарт.

КАБИНА — ВЫНОСИМ ЗА ПРЕДЕЛЫ ТЁПЛОГО КОНТУРА

Кабину серийного шасси утеплить нормально нельзя. Стальной потолок без слоя утеплителя, тонкий пластик дверных карт, лобовое стекло огромной площади, туннель трансмиссии в полу.

Поэтому мы осознанно отказываемся от попытки сделать «зимний полуинтеграл». Кабина у нас остаётся отдельным тепловым объёмом, в один контур с жилым модулем не сводится. Между кабиной и жилым отсеком — небольшой дверной/оконный проём , который на стоянке закрывается тёплой дверцей с тем же составом утепления, что и стенка автодома.

Минусы у этого подхода тоже есть. Внутрь кабины из жилого отсека не пройти ходом, нужно открывать дверцу. И пространственно теряется визуальная «общая длина» салона, к которой привыкли владельцы европейских полуинтегралов. Зато мы выигрываем главное — реальную работоспособность машины на сибирской зиме.

ВОДА — ЧИСТАЯ И СЕРАЯ

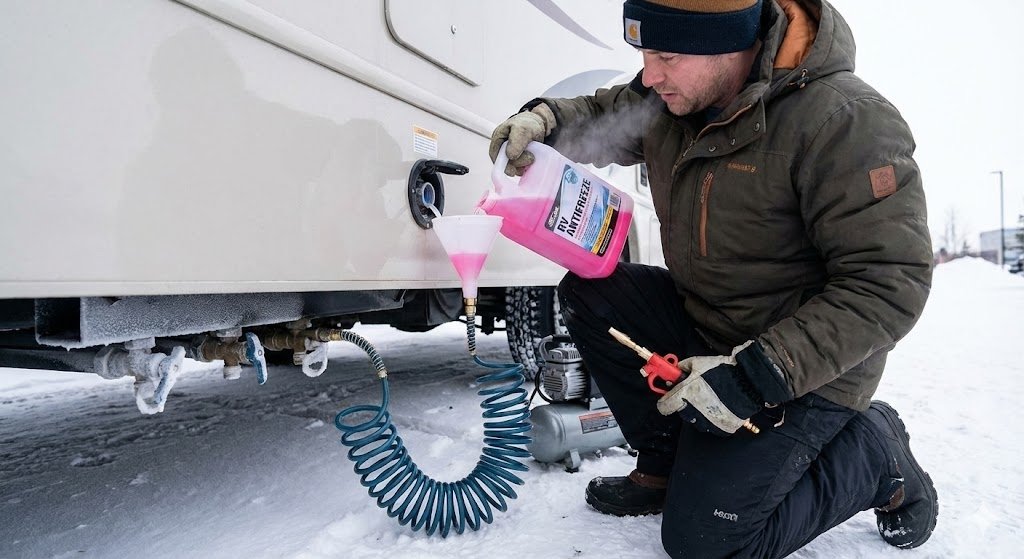

Главная зимняя проблема — лёд в баках, трубах и на сливных клапанах. Подходы:

- Баки внутри тёплого контура. Самое надёжное. Минусы — занимают полезный объём в салоне, при течи — затопление салона, а не улицы. Большинство европейских зимних автодомов делают именно так.

- Греющие ТЭНы на баках под полом. Американский подход. Работает, пока есть электричество. На −35 потребление ТЭНов измеряется десятками ампер, аккумулятор сядет за ночь без зарядки.

- Двойной пол с прогоном тёплого воздуха от печки. Европейский подход Adria, Knaus. Энергоэффективно, не требует доп. электричества. Минус — требует постоянной работы отопителя.

- Трубы в утеплённом канале вдоль внутренней стенки, ввод воды — отапливаемый.

Отдельно про серую воду: она содержит мыло и жир, поэтому замерзает чуть позднее, но образует лёд жёсткий и неприятный. Опыт показывает, что серый бак тоже нужно держать внутри тёплого контура, или отказываться от него на зиму вовсе.

АККУМУЛЯТОРЫ

Свинцовые AGM на −35 отдают 30–40% паспортной ёмкости, и при глубоком разряде могут просто замёрзнуть и треснуть. LiFePO4 (литий-железо-фосфат) работают на разряд до −20 °C нормально, но заряжать их при минусовой температуре нельзя — это разрушает анод. То есть нужно либо греть батарею перед зарядкой, либо ставить батареи с встроенным подогревом (Battle Born Heated, отечественные аналоги начали появляться).

Реалистичный вариант для серии: банк LiFePO4 80–200 А·ч с встроенным подогревом или активным греющим контуром, размещённый внутри тёплого контура автодома.

Полностью автономную зимовку без подзарядки сделать в категории B не получится — не хватит ни массы, ни объёма. Поэтому проектируем под сценарий «раз в пару дней аккумулятор заряжается или от шасси на перегоне или от генератора на стоянке». А значит и под выносной бензогенератор место нужно обязательно.

ОТОПЛЕНИЕ

Базовый расчёт — нужно от 3 до 5 кВт тепла при сильном морозе. До 2022 года стандартом по умолчанию были немецкие Webasto, Eberspächer и Truma — но сейчас их в Россию не возят, дилерская и сервисная сеть свернута. Поэтому варианты пересматриваются заново под то, что реально доступно:

- Воздушный дизельный отопитель Планар (НПК «Адверс», Самара). Российский, в нескольких типоразмерах от 2 до 8 кВт, конструктивно близок к Webasto Air Top, ремонтопригоден, запчасти есть. Минус — даёт только воздух, для горячей воды нужен отдельный бойлер или проточный водонагреватель.

- Жидкостный отопитель Бинар-5Б (тоже «Адверс») или Прамотроник. Антифризовый контур, радиаторы в полу и под полками. Самое комфортное решение — мягкое тепло, прогретый пол, можно тем же прибором подогревать двигатель перед запуском. Минус — сложнее по монтажу, тяжелее воздушного, требует разводки антифриза по всей машине, в случае течи проблема серьёзная.

- Комбинированная схема (вода + воздух). Прямого аналога Truma Combi у нас нет. Собирается из связки: жидкостный Бинар или Прамотроник плюс воздушный теплообменник и бойлер косвенного нагрева. Сложнее в проектировании, зато всё компоненты доступны и обслуживаются по отдельности.

Скорее всего основу составит схема «жидкостный Бинар на тёплый пол и предпусковой прогрев двигателя + воздушный Планар на основной обогрев салона». Это даёт два независимых отопительных контура (если один отказал — второй вытянет до сервиса), всё на отечественной элементной базе, всё ремонтопригодно в любом районном центре.

СЕРВИС, ЗАПЧАСТИ И ОТДАЛЁННЫЕ РАЙОНЫ

Это та часть, про которую европейцы и американцы вообще не думают: у них в радиусе 200 км всегда есть сервис, и максимум — нужно пару дней подождать запчасть. У нас ситуация другая. Если автодом сломался на трассе между Нерюнгри и Якутском, ближайший специализированный сервис автономки может быть в трёх днях езды. А с уходом немецких брендов выбор сервисов и вовсе схлопнулся до того, что делают сами региональные мастера по российским «Бинарам» и «Планарам».

В общем, всесезонный автодом в категории B на сибирскую зиму — задача на грани возможного. Каждое решение, которое в Европе очевидно (тонкие сэндвич-стенки, акриловые окна, газовый отопитель, ёмкостные батареи), приходится пересматривать. Каждое решение, которое американцы навешивают «в довес» (тяжёлые ТЭНы, большие баки, мощная электрика), упирается в вес.

Готовая машина будет компромиссом по всем фронтам: чуть меньше окон, чуть меньше салон, чуть меньше воды — зато она действительно поедет в декабре в Хакасию и не превратится при этом в железный гроб. Впрочем, любое годное инженерное решение - это всегда компромис :)
